建筑、工程和營建（AEC）

Architecture, Engineering & Construction

AEC 設計周期有兩個關鍵要求：產品性能和及時交付。然而，由于巨大的項目壓力，往往沒有足夠的時間來研究設計備選方案或新的解決方案。

Altair^? SimSolid^TM 是一項技術突破，允許土木工程師在幾分鐘內分析特征完備的CAD裝配體，無需進行幾何簡化和網格劃分。這使得工程師能夠在大型結構中預見更好的替代方案，并在現有項目時間表內快速發展設計。借助SimSolid，設計團隊可以對其最復雜的零件進行多次迭代，并以驚人的速度探索大型裝配體的多種替代方案。

SimSolid具備以下特征：

• 無網格技術
• 無需任何幾何簡化
• 適用大型復雜裝配體
• 幾秒到幾分鐘給出準確結果
• 支持非線性和動力學分析
• 自動識別螺母和螺栓
• 自動創建接觸和焊接

SimSolid革新了現有的大型鋼結構分析：無網格，精度高、比80%的鋼結構分析工具更快、更輕松處理大型裝配體和復雜鋼結構節點。

關于精度，國際有限元組織（NAFEMS）曾做過標準測試，與傳統有限元軟件結果相比，這些測試結果差異在5%以內。

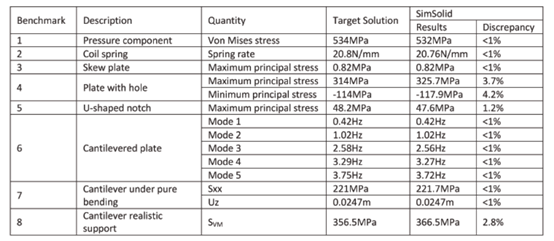

標準測試結果匯總表 (NAFEMS)

我們將通過以下四個案例為大家介紹一下SimSolid在大型建筑結構上的應用特點。

案例一：大型鋼結構舞臺

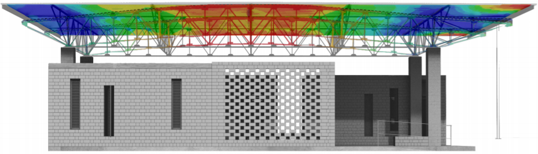

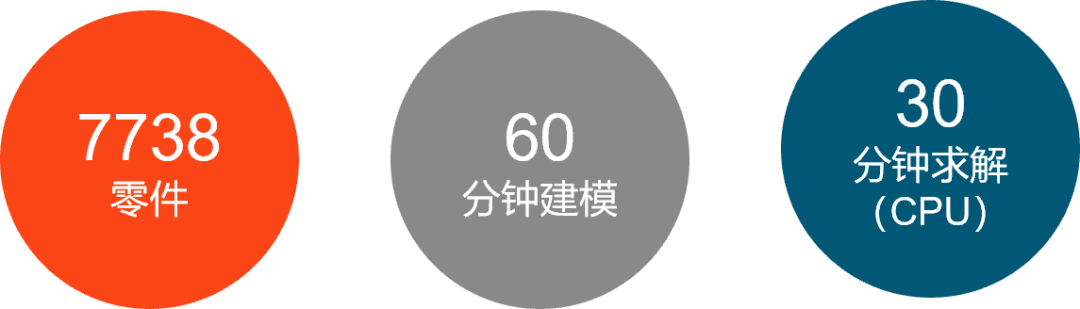

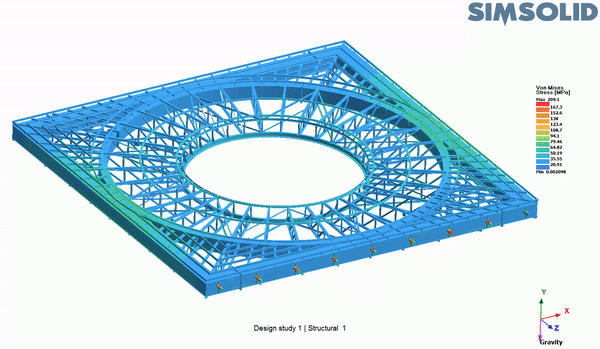

該舞臺整個裝配體有7738個零件，從幾何導入到結果輸出，SimSolid在2小時內就完成了一輪性能評估，建模約60分鐘，主要處理連接的創建和檢查，求解約30分鐘。

可能同樣的時間，傳統分析只夠考慮做怎樣的幾何簡化來減少網格劃分和計算機求解的工作量，而無網格求解器SimSolid已經完成了整個結構的評估。針對此類大型結構，在設計的早期引入SimSolid來應對大型結構的頻繁變更，將極大縮短項目設計周期。

關于此舞臺的更多建模細節視頻：

案例二：立面鋼結構

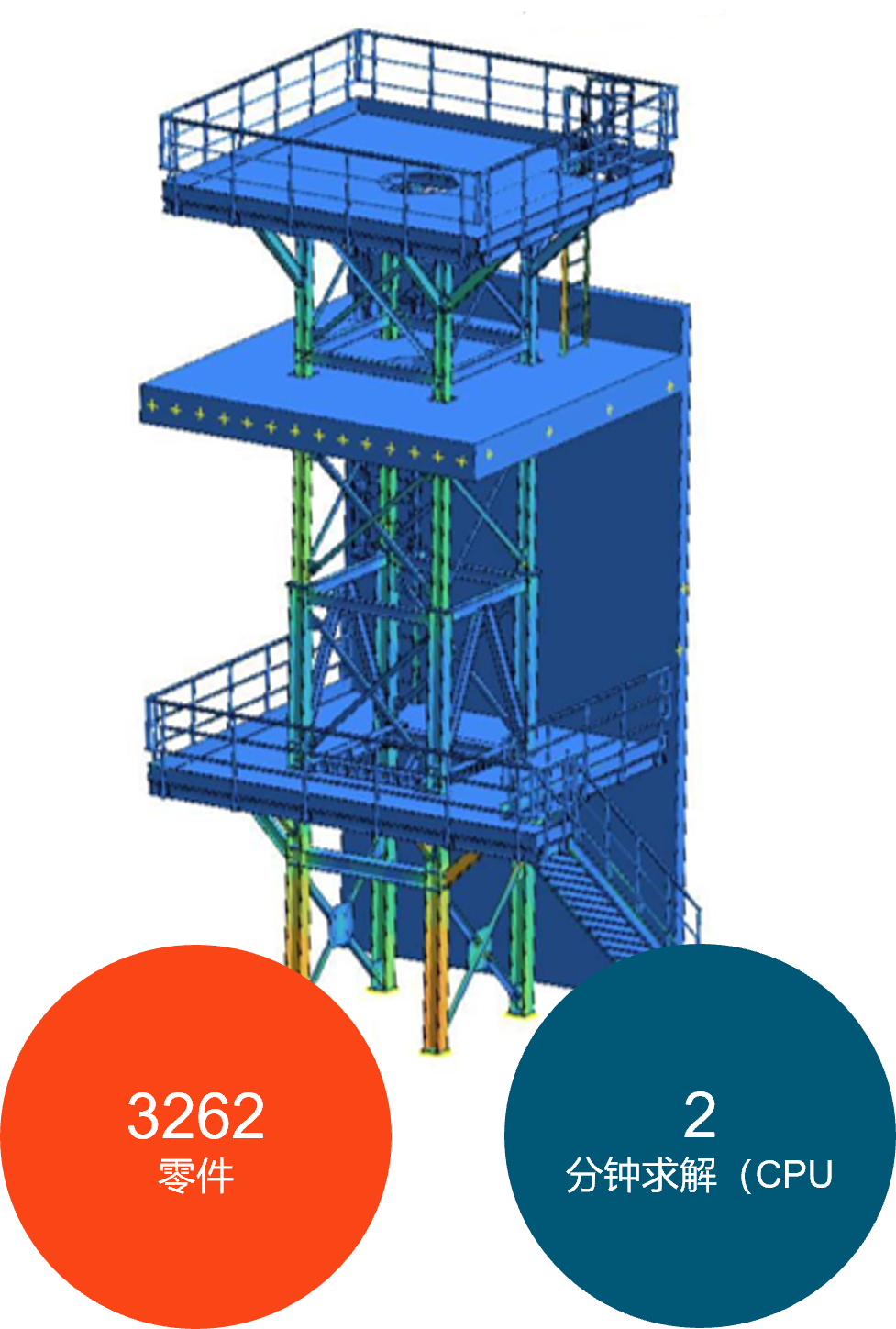

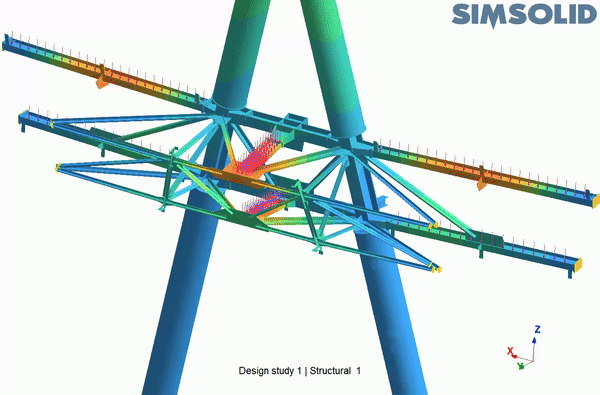

對于此類鋼結構，SimSolid可以直接分析完整的裝配體，不用做任何幾何簡化。這樣的好處是，邊界條件可以完整地施加在真實的幾何上。如果對幾何進行簡化，勢必也要花更多的時間和專業知識來衡量簡化后的邊界條件。

對于SimSolid無網格求解器而言，完整的裝配體分析，雖然零件個數多達上千個，但是求解時間并不會急劇增大，通常在幾分鐘就完成，并且這樣的求解速度不需要借助GPU加速，普通的個人筆記本電腦就可以。

案例三：廠房結構

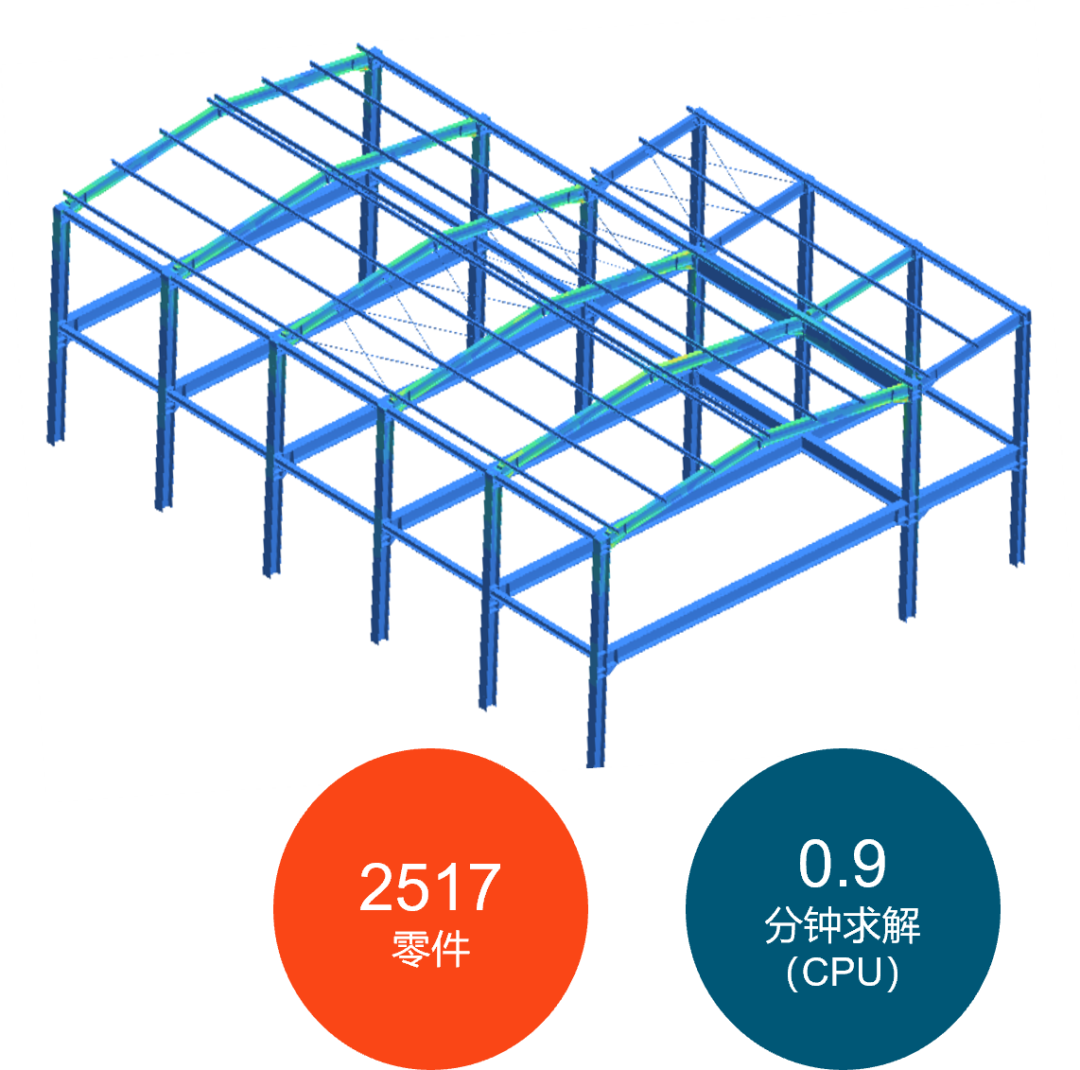

上圖是常見的廠房結構，零件數目2517，進行線性分析，在個人筆記本上不到一分鐘就可以求解完成。這種在極短的時間查看主要傳力路徑的能力，借助SimSolid是能夠輕易做到的。

而且，借助SimSolid，無太多仿真經驗的設計工程師也可以輕易做到，因為 SimSolid去除了專業知識要求較高的幾何簡化和網格劃分。針對此類桁架結構，設計工程師可以在簡單的1天培訓后，就可以著手分析并很快得到結果，可以將大部分時間真正用在結構多方案探索上。

案例四：復雜鋼結構節點

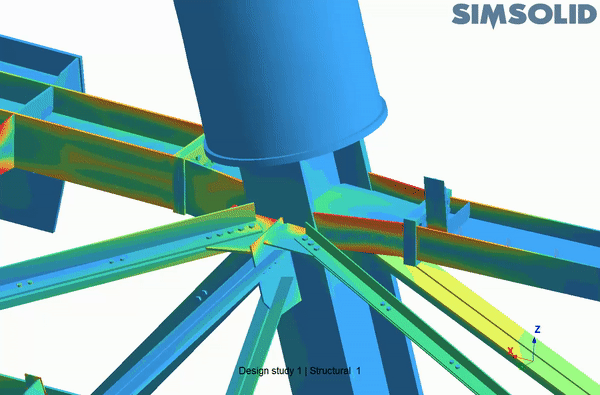

類似上圖的鋼結構節點是分析時的難點和重點，此處幾何復雜多變，也是傳力的關鍵部位。SimSolid分析復雜鋼結構節點時，不用任何幾何簡化，可以保留整個鋼節點的詳細細節設計，直接在原始幾何上驗證，螺栓螺母也可以直接以實體幾何的形式參與計算。這種保留全部幾何特征的分析，在SimSolid中建模操作簡單，查看結果更直觀。此類復雜節點的分析，在SimSolid中可以化繁為簡，不再是一個分析難點，可以輕易展開。

客戶案例

因為以上應用特點，Altair SimSolid分析大型鋼結構的能力不斷在用戶現場得到認可。

多貝瑪亞索道公司

DOPPELMAYR SEILBAHNEN

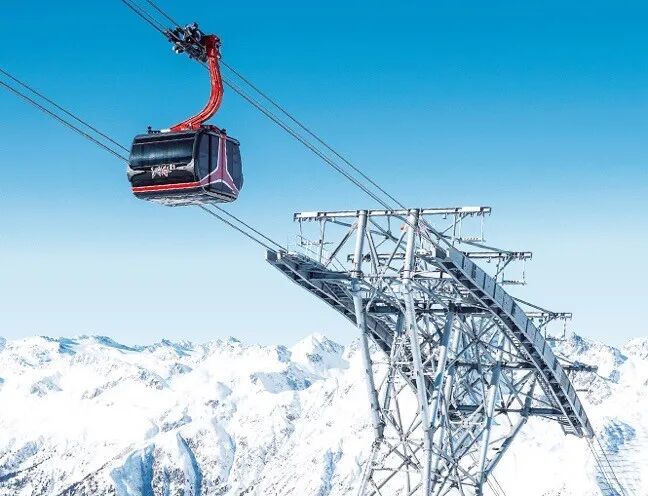

多貝瑪亞索道公司（DOPPELMAYR SEILBAHNEN）是索道技術與世界市場的領導者，為觀光旅游和城市建設提供舒適、安全和高效的運送解決方案。他們經過謹慎調研，最終決定將SimSolid應用在纜車建筑的設計分析中，實現了工作量和時間的大幅減少。他們給出了如下評價：

圖片源自 Doppelmayr Seilbahnen GmbH

為了測試SimSolid用于纜車建筑的可能性和功能，我們在軟件中讀取了一個49米高的桁架支架。普通工作站上，2分鐘內就定義了超過2000個接觸。底部為固定邊界條件、頂部施加位移，第一個結果求解20秒內可見。然后，我們根據應力激活細化，選擇缺口零件，并在5分鐘內對其進行再次評估。對我們來說，這意味著工作量和時間的大幅減少，極有吸引力。

—— Eugen Schwab，仿真工程師

Doppelmayr Seilbahnen GmbH

Digital Architects

Digital Architects是奧地利一家建筑公司，為私人和企業客戶提供建筑、工程和施工咨詢服務。他們將SimSolid用在實驗室建筑的屋頂設計上，對整個屋頂?shù)难b配體進行仿真，研究所有的變量。在不折減剛度的情況下，實現了原材料的節省，在有限的預算和緊迫的項目周期內完成了設計。他們給出了如下評價：

“

使用SimSolid非常棒。我們將傳統的設計周期時間縮短了50%，并且仍然可以在幾分鐘到幾秒鐘內運行完整的CAD裝配體。SimSolid是動態評估多種設計備選方案的關鍵推動力。我們顯著減少了完整組裝所需的工程建模計算時間，做到了在最后期限給出穩健可行的設計。

—— Atanas Zhelev

 Digital Architects
