本文將給大家演示如何用SYNOPSYS光學設計軟件來設計一個用于波長3-4微米范圍內的中紅外透鏡。

第一步，我們將使用設計搜索程序。接下來需要做出判斷：如果只是運行DSEARCH并讓它找到模型玻璃，它就不會得到任何在NIR上產生重大影響的玻璃（該模型代表了所有玻璃的平均值）。這會對后續設計產生不利影響，因此需要采取進一步的引導措施。

打開1.rle案列，點擊系統設置將波長改為4um，3.5um，3um。

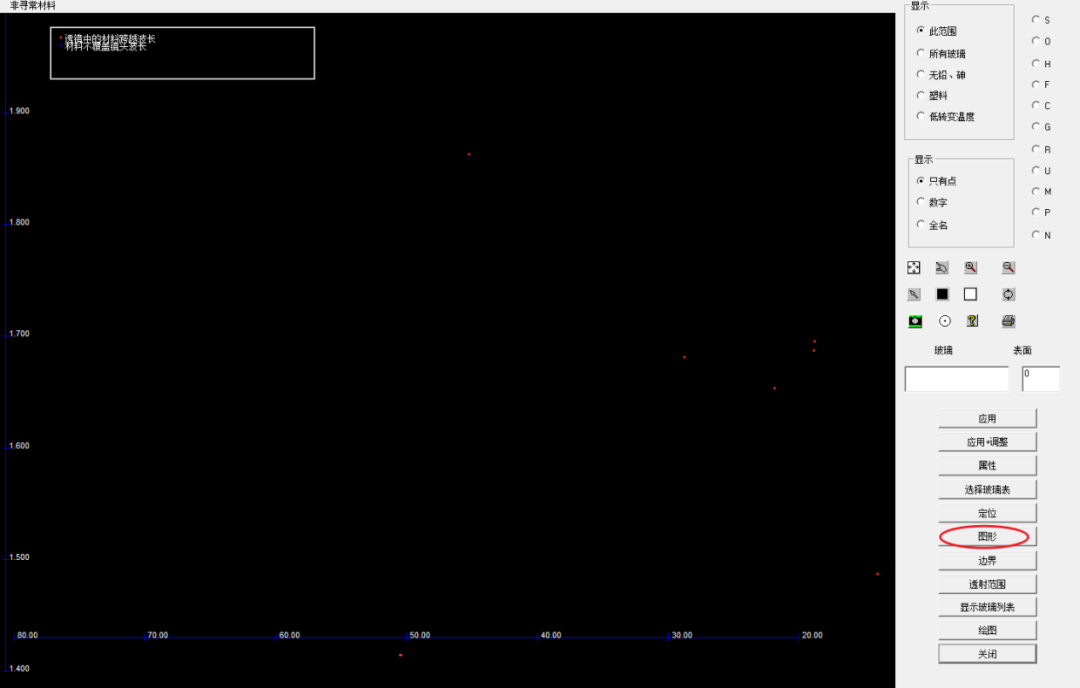

打開玻璃庫顯示（MGT），選擇非尋常材料列表，然后單擊圖形按鈕并選擇如圖所示的選項。

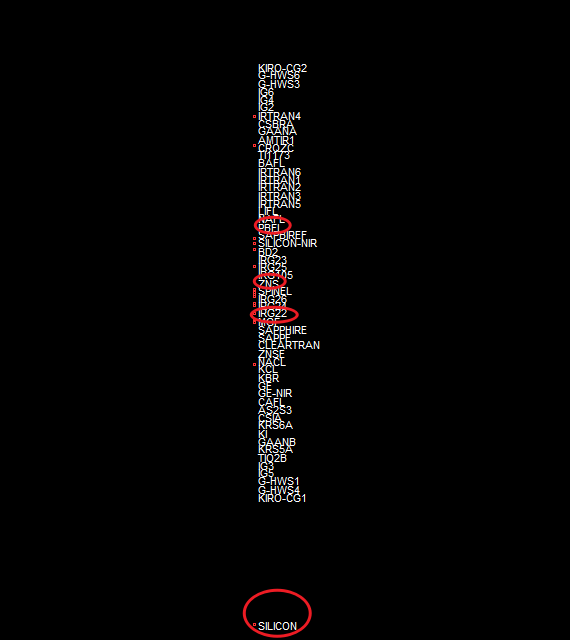

在顯示中選擇全名，并選取四個PBFL,ZNS,IRG22,SILICON。接下來指示DSEARCH僅使用其中兩個，然后使用全部四個進行全面的玻璃搜索。

這是SEARCH輸入內容：

宏文件

請聯系工作人員獲取

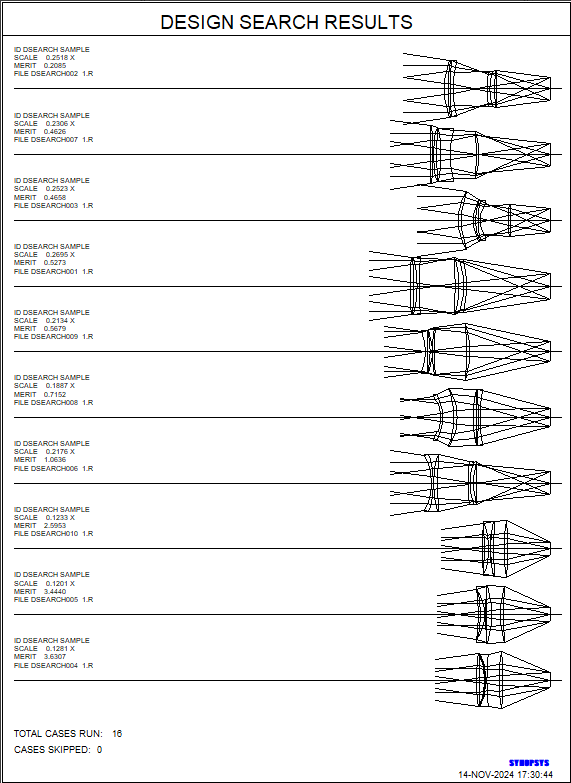

在不到一分鐘的時間內，該過程生成了它找到的10種最佳初始結構的圖片。

現在得到了一個非常好的4片式透鏡，但它只有我們指定的兩種玻璃材料。所以接下來應該進行一次更廣泛、更全面地搜索，來看看能不能讓這個透鏡變得更好。

DSEARCH自動創建一個優化宏 。其中刪除了玻璃變量。

點擊保存將這個宏保存為“1104.1”。

宏文件

請聯系工作人員獲取

接著來構建一個新的宏來進行 GSEARCH輸入,如下所示，宏文件名為：“1104.2”。

宏文件

請聯系工作人員獲取

為了很好的校正色差，我們要求所有測試組合使用已指定四個玻璃其中的至少三個。

這樣就可以避免在那些不可能成立的結構上浪費時間。

運行這個宏

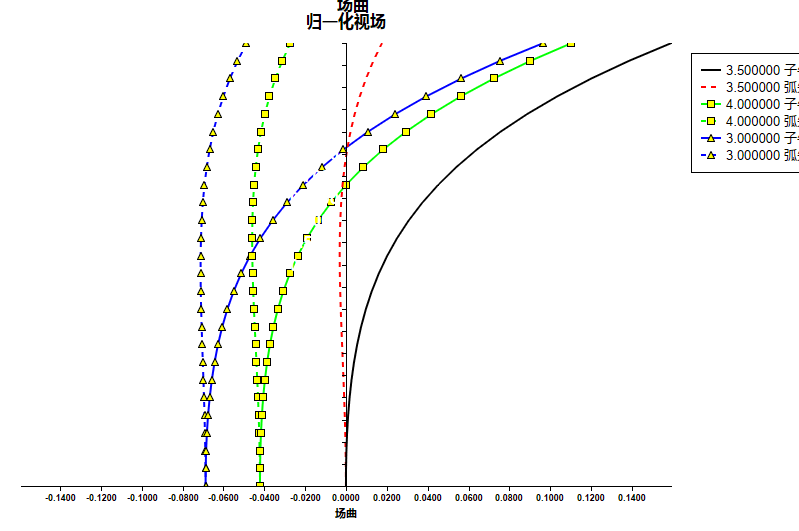

現在得到了一個三階像差很小的光學結構：

我們成功地用普通玻璃替換了不需要的材料，同時性能也比原來好得多。

這是最終透鏡的SPEC列表：
